Cuplock-telinejärjestelmä: komponentit, kuormitusarvot ja ostoopas
Cuplock-telinejärjestelmä: komponentit, kuormitusarvot ja ostoopas
2026.10.02
Siltalaiturilla tai ruuhkaisessa teollisuuslaitoksessa ero tuottavan telineen ja kalliin viiveen välillä johtuu usein yhteyssolmusta. Kuppilukkotelinejärjestelmä käyttää kuppi- ja teräsolmua vaakasuuntaisten palkkien ja diagonaalisten tukien lukitsemiseen pystysuoraan standardiin ilman löystyviä liittimiä. Tämä yksittäinen suunnitteluvalinta muuttaa kokoonpanon nopeutta, kuorman siirtoa ja pienten osien määrää, jotka miehistö voi menettää työmaalla. Modulaarisia järjestelmiä vertaileville urakoitsijoille kupilukko on edelleen käytännöllinen valinta suorille juoksuille, raskaille tuetuksille ja projekteille, joissa tutut pystytysrutiinit ovat tärkeämpiä kuin monimutkainen geometrinen joustavuus.
Mikä Cuplock-telinejärjestelmä on ja miksi kuppisolmulla on merkitystä
Kuppilukkoteline on modulaarinen teräsjärjestelmä, joka on rakennettu pystysuorien standardien ympärille ja joka kuljettaa kiinteitä kuppeja väliajoin. Jokaisessa standardissa on paikoilleen hitsattu pohjakuppi ja putkea pitkin liukuva yläkuppi. Kun alareunaan tai kannatin asetetaan alakuppiin, yläkuppi putoaa terän päälle ja lukitsee osan yhdellä vasaralla. Kytkentä on mekaanisesti yksinkertainen, näkyvä ja helppo tarkastaa.
Toisin kuin liitin- ja putkitelineet, kuppilukitus ei ole riippuvainen erillisistä suorakulma- tai kääntyvistä liittimistä jokaisessa solmussa. Tämä vähentää irtonaisten komponenttien määrää ja nopeuttaa toistuvaa työtä, kuten rakennustelineitä, muottituki ja porrastornit. Järjestelmä valmistetaan tyypillisesti teräsputkesta ja taotuista tai valetuista kupeista, ja niissä on viimeistelty, kuten kuumasinkitys ulko- tai rannikkoprojekteihin. Kuormareitit kulkevat kannelta standardiin kuppien läpi, joten kupin hitsin laatu ja standardin suoruus vaikuttavat yhtä paljon kuin putken seinämän paksuus.
Komponentit, jotka määrittävät kuormituspolun ja sivuston nopeuden
| Komponentti | Toiminto | Hankintahuomautus |
|---|---|---|
| Vakio | Pystysuuntainen kantava putki kiinteillä kupeilla | Tarkista putken halkaisija, seinämän paksuus ja kupin etäisyys |
| Ledger | Vaakasuora jäsenten liitäntästandardit | Varmista terän sovitus ja päätä taontalaatu |
| Peräpeili | Tukee kansia tai palkkeja hyllyjen väliin | Tarkista kuormitusarvo ja liitäntätapa |
| Diagonaalinen tuki | Tarjoaa sivuttaisvakauden | Varmista oikeat pituudet lokeron kokoa varten |
| Pohjaliitin | Säätää korkeutta ja jakaa kuorman | Tarkista kierteen kunto ja laakerilevyn koko |
| U-pään liitin | Tukee palkkeja tukisovelluksissa | Varmista säteen leveyden yhteensopivuus |
| Kupin solmu | Lukitsee kirjat ja olkaimet standardien mukaisesti | Tarkista hitsi, terän kuluminen ja yläkupin liike |
Yllä oleva taulukko kattaa perussarjan. Täydellinen kupillinen telinejärjestelmä tarvitsee myös terassin, suojakaiteet, jalkalaudat ja turvalliset tikkaat tai portaat. Nämä tuotteet toimitetaan usein erikseen, joten ostajien tulee varmistaa, sisältääkö tarjous ne. Tukisovelluksissa samat standardit voivat sisältää U-pään tunkit ja puu- tai teräspalkit. Pääsyä varten järjestelmä luottaa säännöllisillä nostokorkeuksilla oleviin kielekkeisiin ja kannattimiin, jotka kestävät sivuttaiskuormia. Puuttuvat olkaimet tai eri valmistajien sekakomponentit voivat aiheuttaa istuvuusongelmia, varsinkin jos kupin väli tai putken halkaisija vaihtelee.
Kantavuus, standardit ja hankintatarkastukset
Kantavuus ei ole yksittäinen luku. Se riippuu vakioetäisyydestä, nostokorkeudesta, tukikuviosta, pohjatuesta ja ohjaavasta suunnittelukoodista. Kupilukkojärjestelmä pystyy käsittelemään raskaita tukikuormia, kun se on määritetty oikein, mutta samat komponentit voivat epäonnistua, jos suunnittelussa ei huomioida jalkaväliä tai perustuksen painumista. Hyvämaineisten valmistajien referenssistandardit, kuten BS 1139, EN 74 ja ISO 9001 laatujärjestelmät. EN 74 kattaa liittimet ja jalustat, kun taas BS 1139 kattaa putki- ja asennustelineet. Kupilukkokohtaista suorituskykyä tulisi tukea testiraporteilla, jotka osoittavat solmun lujuuden, liukastumisenkestävyyden ja lopullisen kuormituksen.
Kun ostat, kysy myllysertifikaattia, hitsausmenetelmän spesifikaatioita ja mittatarkastuksia. Tarkista kupin etäisyyden toleranssi ja terän sovitus, sillä muutaman millimetrin vaihtelu voi hidastaa kokoamista ja luoda välystä solmuun. Varmista myös, onko toimittaja kuumasinkitty hitsauksen jälkeen. Galvanointi valmistuksen jälkeen suojaa hitsausaluetta, kun taas maalattu tai esisinkitty putki voi jättää leikatut reunat näkyviin.
Missä Cuplock sopii parhaiten projektiin
Cuplock toimii hyvin, kun teline noudattaa suoraa tai kevyesti porrastettua geometriaa. Tyypillisiä käyttökohteita ovat:
- Sillan laituriin pääsy ja muotin tuki
- Teollisuuslaitosten huolto- ja sammutustelineet
- Pääsy korkealle betonisydämelle
- Porrastornit ja lastaustornit
- Raskaaseen käyttöön tarkoitettu tuki palkeille ja laatoille
Kaarevilla julkisivuilla, kupuilla tai monimutkaisilla solmukulmilla rengaslukitus tarjoaa usein enemmän joustavuutta, koska sen ruusuke hyväksyy kahdeksan liitosta eri kulmissa. Cuplock on yksinkertaisempi ja nopeampi toistuvissa suorakaiteen muotoisissa ristikoissa. Se on myös tuttu monille miehistöille, mikä lyhentää harjoitusaikaa. Jos projektissasi yhdistyvät pääsy ja tuki, kuppilukitus voi olla tehokas, koska standardit, kirjaimet ja kannattimet palvelevat molempia tehtäviä. Katso tästä vertailusta laajempi katsaus telineluokkiin neljää päärakennustelinetyyppiä .
Cuplock vs Ringlock: Käytännön erot sivustosuunnittelussa
| Ominaisuus | Cuplock | Ringlock |
|---|---|---|
| Yhteyssolmu | Kuppi ja terä | Ruusuke, jossa kahdeksan reikää |
| Kokoonpanon nopeus | Nopea suorilla juoksuilla | Nopea ja joustava kulmissa |
| Komponentti count | Vähemmän löysät liittimet | Kohtalainen |
| Kantavuus | Korkea oikealla jäykistyksellä | Korkea |
| Geometrinen joustavuus | Rajoitettu standardikulmiin | Korkea |
| Koulutus | Monelle miehistölle tuttu | Hieman enemmän suuntausta |
| Yleisiä käyttöjä | Pääsy ja tuki | Monimutkainen geometria ja raskas käyttö |
Taulukko on lähtökohta, ei suunnittelu. Kuppilukkotelinejärjestelmä voi toimia paremmin kuin rengaslukitus suorassa siltalaiturissa, koska miehistöt voivat kuljettaa vähemmän osia ja lukita solmut nopeasti. Ringlock voi voittaa pyöreän säiliön tai epäsäännöllisen teollisen jalanjäljen. Päätöksen tulee noudattaa geometriaa, kuormituspolkua ja käytettävissä olevaa työvoimaa. Jos sivusto on käyttänyt kupillista vuosia, vaihtojärjestelmät voivat aiheuttaa uudelleenkoulutus- ja varastokustannuksia, jotka painavat teoreettisen edun.
Ostaminen, vuokraaminen ja toimitusriskin hallinta
Kupin ostaminen on järkevää, kun urakoitsijalla on toistuvia projekteja, varastotilaa ja huolto-ohjelma. Vuokraus sopii kertaluonteisiin töihin, joissa on tiukka aikataulu tai epävarma kesto. Molemmissa tapauksissa laske todelliset kustannukset tuetun alueen neliömetriä kohti, ei vain päivähintaa. Kuljetus, lastaus- ja purkutyö, siivous ja kadonneiden osien vaihto ylittävät usein vuokran. Varmista kansainvälisissä projekteissa, että toimittaja voi toimittaa testitodistukset, pakkausluettelot ja varaosat. Pyydä näytelolmua ja tarkista, kuinka kuppi ja terä sopivat yhteen. Liiallisella voimalla tai näkyvällä välyksellä lukittu solmu hidastaa jokaista nostoa ja saattaa epäonnistua tarkastuksessa. Myös toimitusehdoilla on väliä. Yhdistetyt lähetykset vähentävät rahtikustannuksia, mutta sekakontit voivat vaikeuttaa vastaanottoa paikan päällä. Leikkausta, taivutusta, hitsausta ja galvanointia hallitseva valmistaja voi lyhentää läpimenoaikaa ja jäljittää laatuongelmia.
Kuinka Hyson rakentaa Cuplock-järjestelmiä maailmanlaajuisiin projekteihin
Nantong Hyson Road And Bridge Formwork Co., Ltd. valmistaa kupilukkotelineitä ja niihin liittyviä tarvikkeita 15 000 neliömetrin laitoksessaan. Yritys raportoi ISO 9001-, BS 1139- ja EN 74 -linjauksen ja hitsausmenettelyt on sertifioitu AWS- ja EN-standardien mukaisesti. Ostajille, jotka tarvitsevat täydellisen järjestelmän löystyjen putkien sijaan, Hyson toimittaa standardeja, hylsyjä, tukijakkeja, pohjajakkeja ja U-pään jakkeja. Alla olevilla tuotesivuilla on kuppilukkoteline ja kaksi yleistä tukitarviketta.
Kuppilukkotelineet Kuppilukkotelineet is a multi-purpose modular steel scaffolding system. Its core advantage lies in its unique node locking mechanism, distinguishing it from tradition... Näytä tuote → Kupilukkotelinesivu kattaa vakiopituudet, kuppien etäisyydet ja konfigurointivaihtoehdot pääsyä ja tukia varten.

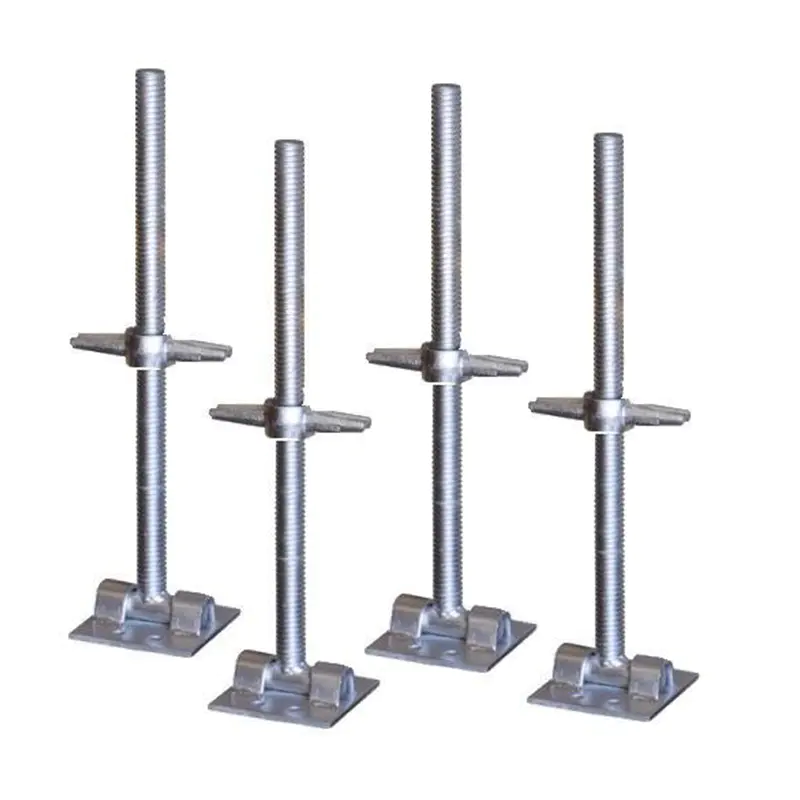

Jackin tukikohta Säädettävä nosturijalka on ytimen säätökomponentti, joka on suunniteltu erityisesti rakennusten tukijärjestelmiin. Käytetään yhdessä telineiden ja muotin kanssa... Näytä tuote → Jalustat tarjoavat korkeuden säädön ja kuorman jakautumisen jokaisen standardin jalustassa.

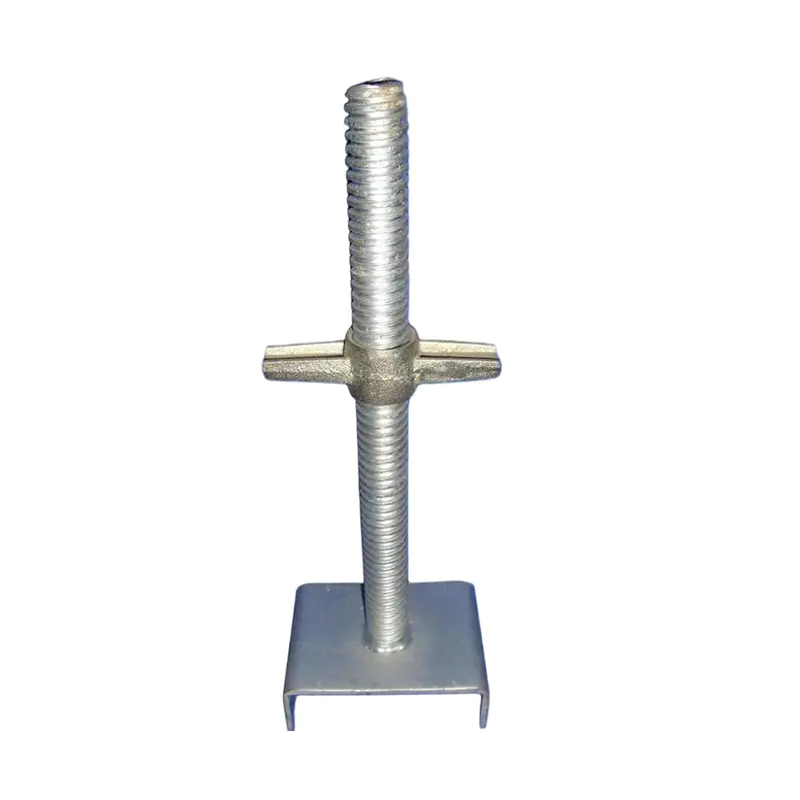

U-pään Jack Base U-head Jack Base on ylhäältä säädettävä kantava lisävaruste, joka on suunniteltu erityisesti muottitukijärjestelmiin. Sen ydintoiminto on yhdistää tukikomponentti... Näytä tuote → U-pään tunkit tukevat puu- tai teräspalkkeja tukisovelluksissa, joissa teline kantaa muottitaakkaa.
Hyson valmistaa myös rengaslukkotelineitä, teräsmuotteja ja raskaita teräsrakenteita, joten projekti voi hankkia useita tilapäisiä töitä yhdeltä toimittajalta. Yhtiö ilmoittaa toimittaneensa valtion omistamia keskusurakoitsijoita, kuten CCCC:tä ja CRCC:tä, ja osallistuneensa hankkeisiin, kuten Sutong Jangtse -joen silta ja Taizhoun silta. Referenssit eivät korvaa projektikohtaista suunnittelua, mutta ne osoittavat kokemusta suurista infrastruktuuritilauksista. Tarjousta tai teknisiä kysymyksiä varten, ota yhteyttä Hysoniin telineasettelun, kuormavaatimusten ja kohdeportin kanssa.
Kuppilukkotelinejärjestelmä ei ole automaattisesti oikea valinta jokaiseen rakenteeseen. Se on vahvin, kun geometria on toistuvaa, kuormat ovat raskaita ja miehistö arvostaa yksinkertaisia, näkyviä yhteyksiä. Varmista ennen tilaamista solmun suunnittelu, kuppien etäisyys, teräslaatu, galvanointi ja sertifiointi. Vertaa kokonaiskustannuksia, älä kappalehintaa. Oikealla konfiguraatio- ja tarkastusrutiinilla cuplock voi tarjota nopean asennuksen ja luotettavan tuen silta-, teollisuus- ja rakennusprojekteissa.
