Rengaslukon telineiden osat: Komponenttien tekniset tiedot, toleranssit ja osto-opas

Kolme konttia rengaslukkotelineitä saapui maanantaina. Keskiviikkoon mennessä työmaahenkilöstö oli hylännyt niistä kaksi – ei siksi, että teräs olisi ollut ohutta tai sinkittynä, vaan siksi, että reskontin terät eivät mahtuisi paikan päällä jo olevien standardien ruusukkeisiin. Paperilla se oli "sama järjestelmä". Kädessä se oli romua.

Tämä on rengaslukitustelineiden osien ostamisen päivittäinen todellisuus. Järjestelmä näyttää universaalilta, mutta geometria on patentoitu: ruusukevälit, raon leveys, teräprofiili ja kiilan paksuus vaihtelevat valmistajien välillä, ja kahdesta eri toimitusketjusta tulevat osat lukittuvat harvoin yhteen . Yhteensopivuus tulee ennen hintaa ja ennen toimitusaikaa. Seuraavassa tarkastellaan osa kerrallaan, mitä kukin komponentti tekee, mikä ulottuvuus päättää, sopiiko se ja mitä on tarkistettava ennen ostotilauksen allekirjoittamista.

Rengaslukitustelineiden osat yhdellä silmäyksellä

Rengaslukkokehys koostuu seitsemästä toiminnallisesta ryhmästä. Toimittajat myyvät niitä erikseen, ja kaikkien on oltava samasta geometriaperheestä.

Yhdessä siteiden, tikkaiden ja kärkilevyjen kanssa nämä ryhmät muodostavat koko materiaaliluettelon – edellyttäen, että jokainen rivi on tilattu yhden valmistajan ruusukuvion mukaan.

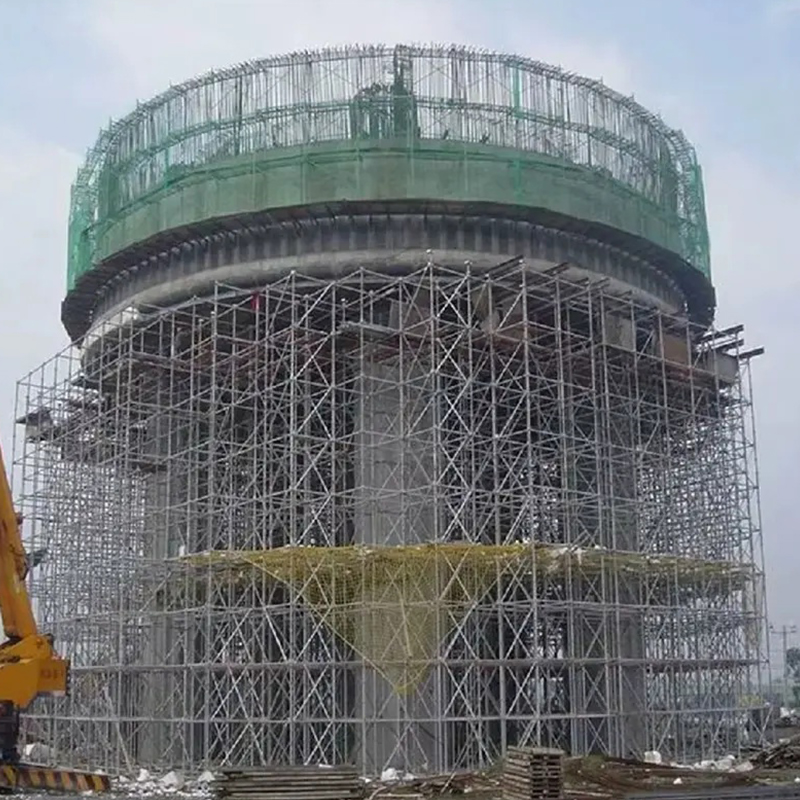

Kuumasinkityt rengaslukitustelineet raskaaseen infrastruktuuriin Modulaarinen rengaslukitusjärjestelmä, jossa ruusuketyyppinen kiilalukitus, Q345B-teräs, kuumasinkitty viimeistely ja 8-suuntaiset liitännät silta- ja teollisuustukeen. Näytä tuote →

Pystysuuntaiset standardit: Ruusukkeiden väli määrittää koko ruudukon

Pystysuora standardi on kantava osa. Yleinen rengaslukon koko on Ulkohalkaisija 48,3 mm 3,2 mm seinällä Q355B-teräksestä, jossa toisessa päässä tappi jatkoksia varten ja ruusukkeja hitsataan määräajoin. Raskaat tukiversiot portaat jopa 60,3 mm putkeen.

Useimmissa järjestelmissä ruusukeväli on 500 mm, ja vakiopituudet ovat 0,5 m - 3,0 m 500 mm:n välein. Tämä yksittäinen numero määrittää jokaisen kirjanpidon pituuden, jokaisen tukien koon, jokaisen lankun välin ja jokaisen hissin korkeuden. Vaihda moduuli ja koko luettelo muuttuu sen mukana.

Mitä mitataan, kun ensimmäinen lava laskeutuu

• Ruusukkeen jako mitattuna hitsin keskipisteiden välissä, ei putken päästä.
• Uran leveys ja terän paksuus yhdessä – 10 mm:n ura 9,5 mm:n terällä on löysä liitos.
• Putken halkaisija ja seinämän paksuus jarrusatulalla; 48,0 mm:n putki myydään 48,3 mm:nä useammin kuin kukaan myöntää.
• Tapin pituus ja tapin reiän asento, koska lyhyt tappi muuttaa liitoksen koristeliitoksi.

Kiinnit, kiilat ja ruusukkeet: Yhteys kantaa kuorman

Rengaslukkolistaa ei ole pultattu. Sen taottu terä putoaa ruusukkeen koloon ja kiilatappi työnnetään alas sen lukitsemiseksi: yksi vasaran isku, ei löystyneitä liittimiä. Ruusuke kantaa normaalisti kahdeksan aukkoa 45 asteessa , joten pääkirjat kohtaavat suorassa kulmassa ja aaltosulkeet kulkevat vinosti samasta solmusta.

Vakiovälien pituudet ovat 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 ja 3,07 m, ja 2,07 m 2,0 metrin nostolla on yleisin työkokoonpano. Rengaslukko on vain yksi neljästä päätelinejärjestelmäperheestä ; muut jakavat modulaarisen idean, mutta vain rengaslukko standardoi itse solmun. Kiilat ovat kulutustavaroita, joten tilaa 5–8 % varaosia sen sijaan, että huomaat puutteen ylänostimesta. Kun tarkastat, katso terän ja putken välistä hitsausta – valetut terät halkeilevat olakkeessa, taotut terät taipuvat ensin ja ne voidaan havaita ennen kuin ne rikkoutuvat.

Diagonaaliset olkaimet: osa, joka pitää lahden aukion

Kaksi standardia ja kaksi pääkirjaa muodostavat saranan. Ahdin tekee siitä kolmiomaisen rakenteen. Tuet ovat yleensä 48,3 x 2,5 mm:n putkia, joissa on kiinteät tai kääntyvät päät, jotka on mitoitettu lahden leveyden ja nostokorkeuden mukaan – 2,07 x 2,0 m:n tuki ei sovi 2,57 m:iin.

Suunnittelukäytäntö on tavallisesti täyslahden jäykistys pohjanostimessa, sitten jäykistetään välivälein kummallakin pinnalla, suunnitelman jäykistys sidontatasolla. Tarkka kuvio kuuluu suunnittelijan piirustukseen, mutta pieleen menee yleensä järjestys: reskontrat laskettu, henkselit unohdettu.

• Varmista, että kannatin vastaa sekä lavan pituutta että nostokorkeutta, ei vain paikkaa.
• Tarkista pään tapin halkaisija ruusukkeen uraa vasten; alamittaiset tapit tärisevät ulos.
• Hylkää kaarevat putket – 20 mm:n keula vetää lokeron ulos lukosta, kun sitä lukitaan.

Jack-pohjat, U-päät ja kuormituspolun pohja

Säädettävä pohjatuki on kiinteä ruuvi, jonka halkaisija on yleensä 38 mm ja pituus 600 mm ja joka on hitsattu 150 x 150 x 8 mm levyyn, jossa on noin 300 mm käyttökelpoista säätöä. Tämä säätö on tarkoitettu vaakasuoraan, ei rungon pidentämiseen: kapasiteetti pienenee, kun ruuvi ulottuu, joten pidä esillä oleva kierre lyhyenä ja kanna levy pohjalevylle, joka levittää kuormaa.

Sama logiikka pätee ylhäällä. 150 x 150 mm levyillä varustetut U-päät kantavat palkkeja ja muottia, kun taas haarukkapäät pitävät H20-puupalkit paikoillaan. Molemmat putoavat standardin yläosaan tai tappiin, joten pään on vastattava putkea, ei vain kuormaa. Tarkasta toimituksen yhteydessä levyn hitsaus, rullaa ruuvin suoruus tasaiselle pinnalle ja hylkää maalatut kierteet – maali piilottaa halkeamat ja tarttuu mutteriin.

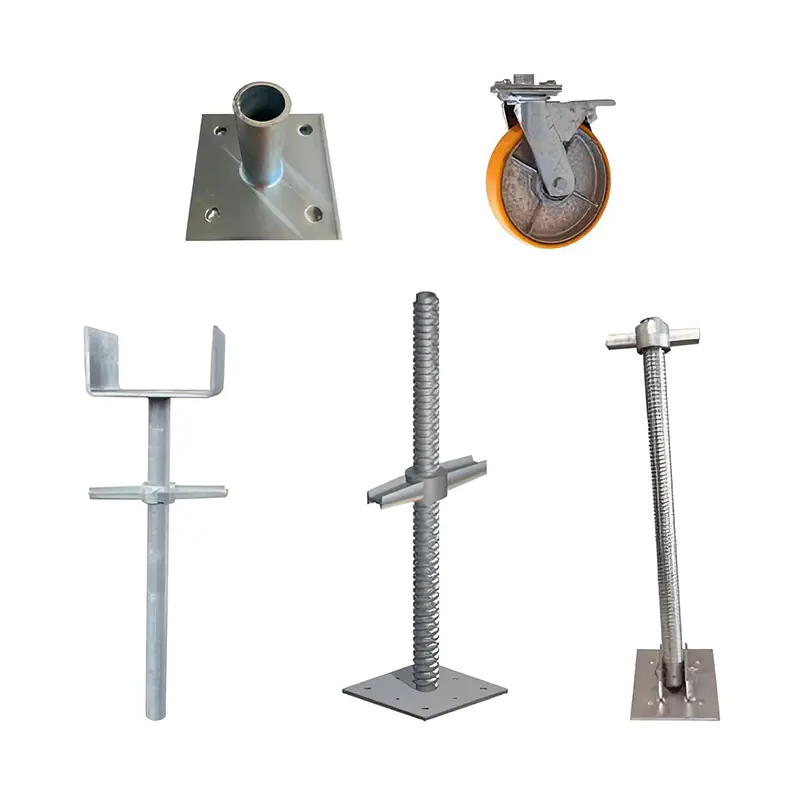

Säädettävä pohjatuki telineille ja muotin tuelle Kierrepohjan nosturi tasoittaa epätasaisen maanpinnan, säätää 50-300 mm, tukee 50-100 kN ja sopii kiekko-, muotti- ja vakiotelinejärjestelmiin. Näytä tuote →

Alustat, varvaslaudat ja tarvikkeet Useimmat tilaukset unohtuvat

Teräslankut ovat yleensä 320 mm leveitä, ja niissä on koukut, jotka putoavat reskon yli, ja kukin painaa 12–18 kg, mikä tekee niistä yhtä hyvin käsikäyttöisen kuin rakenteellisen päätöksen. Varvaslaudat ovat 150 mm korkeat; suojakaiteen tolpat ja kaksoisliittimet muodostavat reunasuojauksen. Sivukiinnikkeet laajentavat alustaa lisäämättä standardeja, ja sieltä suuri osa rengaslukkojärjestelmän tuottavuuden lisäyksestä tulee.

Ne osat, jotka viivästyttävät luovutusta, eivät ole juuri koskaan pääjäseniä. Ne ovat pieniä: tapit, turvapidikkeet, kaulukset, tikkaat, solmiot ja haarukanpäät. Rakenna materiaaliluettelo kappale kerrallaan, yksi rivi komponenttia kohden, ja puute katoaa.

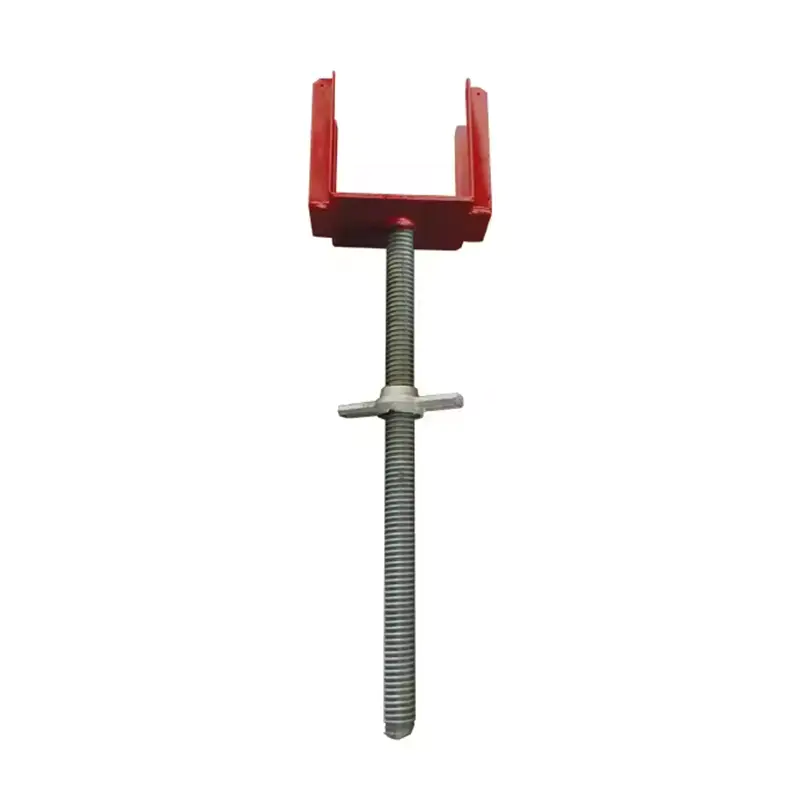

Haarukkapään tuki muottiriville ja palkkeille Haarukkapää tukee muotin ripoja ja palkkeja ±0,5 mm:n kierresäädöllä, Q235/Q345-teräksellä ja kuumasinkityllä viimeistelyllä suuria muotteja varten. Näytä tuote →

Teräslaatu, galvanointi ja toleranssit: mitä tulee tarkistaa toimituksen yhteydessä

Kaksi tilausta voivat näyttää samanlaisilta lastauslistalla ja käyttäytyä hyvin eri tavalla kahden vuoden ulkona olon jälkeen. Laji, seinämän paksuus ja viimeistely selittävät melkein kaiken eron.

Standardit antavat viitepisteet: EN 12810 ja EN 12811 järjestelmätelineille, BS 1139-5 Iso-Britannian markkinoilla, ja työtasot on yleensä suunniteltu kuormittamaan luokkaa 3 (200 kg/m²) tai luokkaa 4 (300 kg/m²). Hyson kertoo, että sen telinetuotanto seuraa ISO 9001, BS 1139 ja EN 74 , hitsauksella AWS- ja EN-menettelyihin. Tarkista sitten kolme fyysistä asiaa: seinämän paksuus putken päässä, suoruus koko pituudelta ja hitsausroiskeet putken sisällä, jotka irtoavat alla olevalle alustalle.

Rengaslukon osien ostaminen: lyhyt tarkistuslista ennen tilaamista

1. Tarkista ensin ruusukkeen geometria – nousu, raon leveys ja terän paksuus – jo paikalla olevaa järjestelmää vasten.
2. Pyydä tehtaan todistuksia ja galvanoinnin paksuusraporttia, älä valokuvaa lavasta.
3. Vahvista arvosana osa kerrallaan: standardit ja pääkirjat Q355B:ssä, lankut ja kärkilaudat usein Q235:ssä.
4. Sovi kiilojen, tappien ja pidikkeiden varasuhde ennen toimitusta, ei ensimmäisen toimituksen jälkeen.
5. Tarkista pakkaus ja lastaus: niput pituuden mukaan, yksi lastaussuunnitelma per kontti, paino tarkistettu laskua vastaan.

Jos et mieluummin suorita tarkistuslistaa toimittajaa vastaan, jota et ole koskaan auditoinut, lähetä meille laiturikoot, nostokorkeudet ja kuormaluokka ja palaamme osaluettelon ja piirustustarkistuksen kanssa.

Rengaslukitustelineiden osat ovat yksinkertaisia ​​esineitä anteeksiantamattoman järjestelmän sisällä. Yhdistä geometria, sovita laatu ja viimeistely sekä laske pienet osat samassa järjestyksessä – nämä kolme asiaa ratkaisevat, onko toimitus pystytetty vai palautettu.

Hyson valmistaa rengaslukkotelineitä ja niiden lisävarusteita Nantongissa, Kiinassa, teräsmuottien ja raskaiden teräsrakenteiden ohella 15 000 m²:n tehtaalla, jossa laserleikkaus, taivutus ja sertifioitu hitsaus saman katon alla. Osat toimitetaan kuumasinkittyinä ja saapuvat tilaukset verrataan asiakkaan olemassa olevaan ruusukuvioon ennen tuotannon aloittamista. Viidentoista vuoden kokemus ja pitkäaikainen toimitus suurille infrastruktuuriurakoitsijoille kertoo jotain piirustustoimistosta – mutta piirustuksen erittely ratkaisee silti tilauksen.
