Mikä on teräsmuotti?

Mikä on teräsmuotti? Täydellinen opas rakennusalan ammattilaisille

Teräsmuotti on väliaikainen tai uudelleenkäytettävä teräspaneeleista, kehyksistä ja jäykisteistä valmistettu muottijärjestelmä, jolla muotoillaan ja tuetaan vastavalattua betonia, kunnes se saavuttaa riittävän rakenteellisen lujuuden. Toisin kuin puu- tai vanerivaihtoehdot, teräsmuotti tarjoaa erinomaisen mittatarkkuuden, pidemmän käyttöiän ja kyvyn kestää tuoreen betonin painetta jopa 100 kN/m², joten se on ensisijainen valinta korkeisiin rakennuksiin, siltoihin, tunneleihin ja teollisuuslaitoksiin.

Yksinkertaisesti sanottuna: jos tarvitset tasaista betonin laatua, sileää pintakäsittelyä ja muovausjärjestelmää, jota voidaan käyttää uudelleen vähintään 100 kertaa yksikköä kohden, teräsmuotti on tekninen vastaus projektisi vaatimuksiin.

Teräsmuottijärjestelmän ydinkomponentit

Täydellinen teräsmuottijärjestelmä on enemmän kuin paneelisarja. Jokaisella komponentilla on määritelty rakenteellinen rooli:

Kunkin komponentin ymmärtäminen auttaa työmaainsinöörejä valitsemaan oikean järjestelmän projektin vaatimalle kaatopaineelle, uudelleenkäyttökohteelle ja rakennegeometrialle.

Säädettävä kannen muotti: tarkkuus jokaiseen pylväskokoon

Yksi käytännöllisimmistä innovaatioista teräsmuotti perhe on Säädettävä korkkimuotti sarakkeita varten. Vakiopylväsmuodot ovat jäykkiä, mikä tarkoittaa, että ne sopivat vain yhteen poikkileikkauskokoon. Säädettävät korkkijärjestelmät ratkaisevat tämän ongelman sisällyttämällä siihen kierrepultteja ja liukupaneeleja, jotka mahdollistavat muodon laajentumisen tai supistumisen – vaaka- ja pystysuunnassa – rakennepiirustuksissa määritettyjen pilarin korkeuksien ja leveuksien mukaisesti.

Miksi säädettävyys on tärkeää paikan päällä

• Yksi säädettävä teräspilarimuoto voi kattaa useita poikkileikkauksia, jolloin ei tarvitse ostaa tai vuokrata useita kiinteäkokoisia paneeleja yhtä projektia varten.
• Nopea säätö säädettävillä pulteilla vähentää seisokkeja kaatojen välillä – kriittinen tehokkuuden lisäys projekteissa, joissa on toistuvia pohjapiirroksia.
• Jäykkä teräsrunko säilyttää tarkan geometrian kaikissa valujaksoissa, joten korkean rakennuksen jokainen pylväs kohdistuu toleranssiin ilman manuaalista korjausta.
• Uudelleenkäytettävyys eri projektityypeissä tekee järjestelmästä taloudellisesti houkuttelevan sekä muottivuokraajille että suurille urakoitsijoille.

Säädettävä kansimuotti on erityisen suositeltavaa kaupallisiin torneihin, infrastruktuuritöihin ja kaikkiin projekteihin, joissa pilarin mitat vaihtelevat kerroksittain tai osioittain.

Vuototon betonimuotti: Miksi tiiviistä liitosta ei voida neuvotella

Betonivuoto muottiliitoksissa on yksi yleisimmistä ja kalleimmista laatuvirheistä rakennustyömailla. Vuotanut sementtitahna muodostaa pinnan hunajakennoa, heikentää rakenne-elementtiä ja vaatii usein kalliita paikkauksia tai jopa purkamista ja uudelleen kaatamista. Vuotottomat betonimuottijärjestelmät ratkaisevat tämän ongelman tarkkuustyöstetyillä paneelireunoilla, toisiinsa lukittuvilla kiilaliitoksilla ja tiivistetyillä kansiyksiköillä, jotka poistavat raot jokaisesta liitoksesta.

Kuinka teräsmuotti saavuttaa vuotottoman suorituskyvyn

Teräspaneelit valmistetaan tiukoilla mittatoleransseilla – toisin kuin vaneri, joka turpoaa, vääntyy ja muodostaa rakoja kosteudelle altistumisen jälkeen. Erityisiä suunnitteluominaisuuksia, jotka estävät vuodon, ovat:

• Tasaiset, koneistetut rungon reunat jotka yhtyvät tasaisesti, kun paneeleita liitetään, sulkeen liitoksen ennen kuin betonipainetta kohdistetaan.
• Vahvat lukitusjärjestelmät —kiilatapit, litteät siteet ja puristimet — jotka pitävät paneelien kohdistuksen täyden betonin kaatamisen sivuttaispaineen alaisena ilman, että paneelit irtoavat toisistaan.
• Kulma- ja korkkiyksiköt limittyvä geometria, joka tiivistää reunan ja päätyolosuhteet, joissa kaksi paneelia kohtaavat kulmassa.
• Teräslevyn jäykkyys joka kestää pullistumia ja muodonmuutoksia myös tuoreen betonin paineen lähestyessä 60–100 kN/m².

Vettä pidättävien rakenteiden – säiliöiden, säiliöiden, patojen ja maanalaisten kammioiden – nollavuodon suorituskyky ei ole esteettinen valinta; se on rakenteellinen ja lainsäädännöllinen vaatimus. Teräsmuottien luontainen mittavakaus tekee siitä vakioratkaisun näihin vaativiin sovelluksiin.

Teräsmuotti vs. puu ja alumiini: käytännön vertailu

Keskikokoisissa ja suurissa projekteissa, joissa on toistuvia rakenteellisia asetteluja, teräsmuotti tarjoaa jatkuvasti alhaisimmat kustannukset kaatamista kohden, kun otetaan huomioon projektin koko elinkaart.

Teräsmuottityypit ja niiden parhaat sovellukset

Seinämuotti

Terässeinämuottipaneelit ovat modulaarisia yksiköitä, jotka on suunniteltu pystysuorien betoniseinien valuun. Vakiopaneelikoot vaihtelevat tyypillisesti välillä 600×900 mm aina 900×1800 mm:iin, ja ne kootaan yhdistelminä minkä tahansa seinän korkeuden tai pituuden mukaan. Niitä käytetään laajalti asuintorneissa, liikerakennuksissa, tukiseinissä, tunneleissa ja maanalaisissa kellareissa.

Pylväsmuotti

Saatavana kiinteinä tai säädettävinä kokoonpanoina, teräspilarimuotti luo neliömäisiä, suorakaiteen muotoisia tai pyöreitä pylväitä, joilla on tasainen poikkileikkaus. Säädettävät järjestelmät kattavat useita pylväsmittoja yhdestä paneelisarjasta, mikä vähentää laitevarastoa monikerroksisissa projekteissa.

Laatan ja palkkien muotti

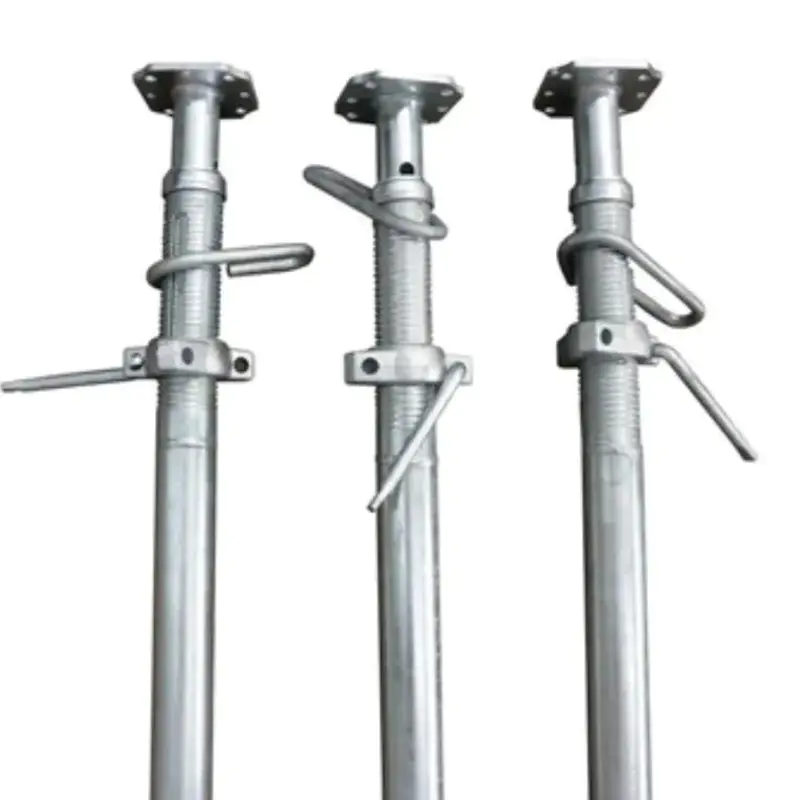

Laattamuotti koostuu vaakasuuntaisista teräskansipaneeleista, joita tukevat säädettävät teräskannattimet. Tukikorkeus voidaan säätää tarkasti lattiasta lattiaan sopivaksi, ja paneelit poistetaan ja nollataan jokaisella peräkkäisellä lattiatasolla. Vapaajänteisten teollisuuslaattojen tai siltakansien kohdalla teräslaatan muotti tukee betonin täyttä valumassaa ilman taipumaa.

Yksipuolinen seinämuotti

Käytetään, kun pääsy seinän yhdelle pinnalle on rajoitettu – olemassa olevaa rakennetta tai kaivettua pintaa vasten – toiselta puolelta teräsmuotti ankkuroi laatan tai jalustan läpi ja kestää täyden betonipaineen vain yhdestä suunnasta. Tämä järjestelmä on yleinen kellarirakentamisessa ja infrastruktuurin jälkiasennuksissa.

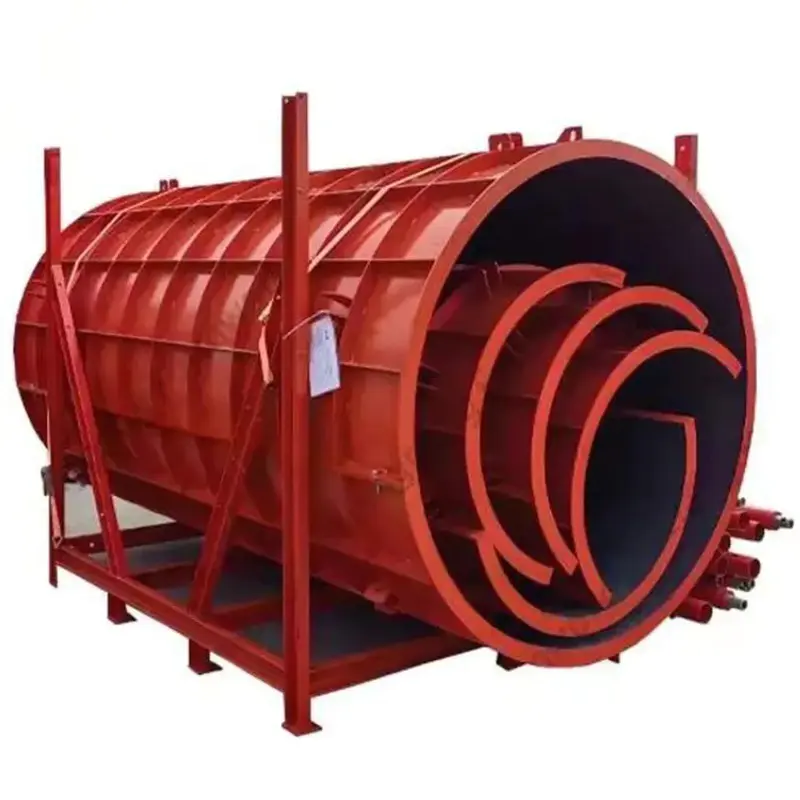

Tunneli ja pyöreä muotti

Kaarevia teräspaneeleja voidaan valmistaa tietyille säteille tunnelien vuorauksia, pyöreitä pylväitä ja arkkitehtonisia kaarevia seiniä varten. Jäykät teräsosat pitävät säteensä valupaineen alaisena, jolloin saadaan sileät sisäpinnat, jotka vaativat vain vähän viimeistelyä.

Teräsmuotti ja valmiiksi suunnitellut teräsrakenteet: luonnollinen kumppanuus

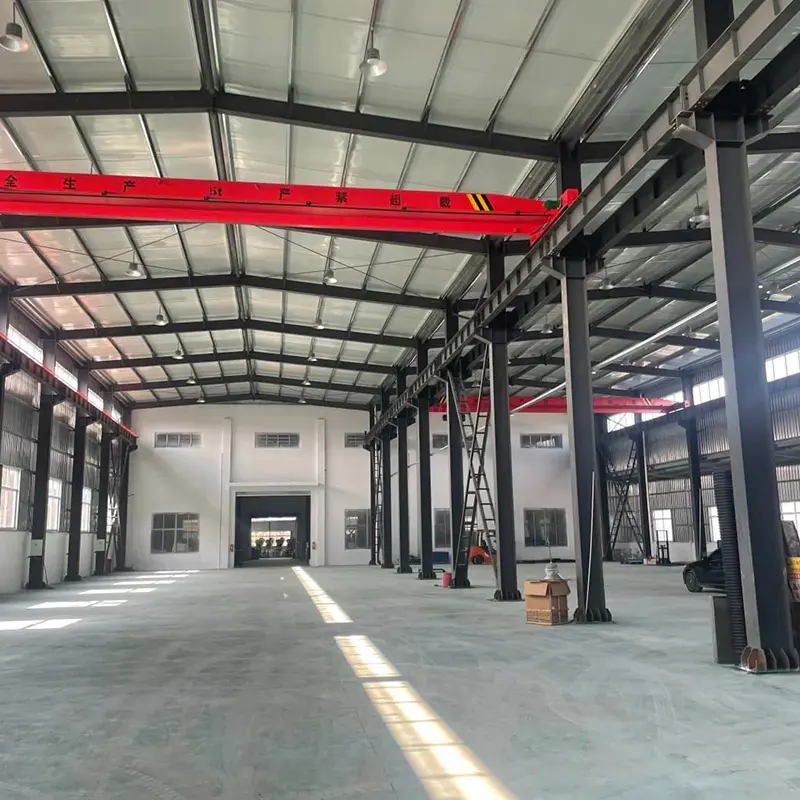

Teräsmuottia ei ole olemassa erillään – niitä käytetään usein rakennuksissa, jotka itsessään on rakennettu teräksestä. Kirkasteräsrakennetyöpajat and Valmiiksi suunnitellut varastorakennukset Ne sisältävät usein betoniperustuksia, lattialaattoja ja kantavia ytimiä, jotka vaativat teräsmuottia rakennusvaiheessa.

Miksi tällä yhteydellä on merkitystä projektin suunnittelussa

• Valmiiksi suunnitellun varastorakennuksen perustukset on kaadettava erittäin tarkalla teräsmuotilla, jotta saavutetaan rakenneteräsrungon vaatimat ankkuripulttien asennot – mikä tahansa mittavirhe siirtyy suoraan väärin kohdistettuihin perusrunkoihin.
• Selkeät työpajasuunnitelmat eliminoivat sisäpylväät, joten teräskattojärjestelmää tukevat betoniseinät ja pilarit on muotoiltava tarkasti korkeus- ja kohdistustoleranssien mukaan – tehtävä, jossa terässeinien muotti on erinomainen.
• Teräsmuottien modulaarinen, uudelleenkäytettävä luonne on linjassa esisuunniteltujen rakennusten tehokkuusfilosofian kanssa: standardoidut komponentit, nopea asennus ja minimaalinen jätehuolto.

Kun toimittaja toimittaa sekä rakenneteräsjärjestelmiä että yhteensopivia teräsmuottiratkaisuja, se virtaviivaistaa hankintaa, yksinkertaistaa suunnittelukoordinointia ja pienentää projektin betoni- ja teräsvaiheiden välisten rajapintavirheiden riskiä.

Kuinka valita oikea teräsmuottijärjestelmä

Sopivan teräsmuotin valinta edellyttää järjestelmän teknisten tietojen sovittamista projektin muuttujiin. Harkitse seuraavia päätöksentekoperusteita:

1. Betonin valupaine: Laske odotettu sivupaine valumisnopeuden, betoniyksikön painon ja elementin korkeuden perusteella. Valitse paneelin ja raidetangon tekniset tiedot, jotka ylittävät tämän arvon sopivalla turvakertoimella.
2. Rakennegeometria: Seinät, pylväät, laatat ja kaarevat elementit vaativat kukin erilaisia paneelikokoonpanoja. Varmista, että valittu järjestelmä voidaan yhdistää ja laajentaa kattamaan kaikki projektisi rakennetyypit.
3. Uudelleenkäyttökohde: Arvioi kaatojaksojen määrä projektin aikana. Jos järjestelmää käytetään yli 50 kertaa, järeät teräspaneelit, joissa on kuumasinkitty tai jauhemaalattu pintakäsittely minimoivat ylläpitokustannukset.
4. Pintakäsittelyn vaatimus: Paljas arkkitehtoninen betoni vaatii sileän, irrotusaineen kanssa yhteensopivan teräspinnan. Vakiorakennebetoni kestää pieniä pintavirheitä.
5. Työpaikan käsittelylaitteet: Raskaat teräsryhmämuodot vaativat nosturituen. Kohteisiin, joissa ei ole nosturilla pääsyä, kevyemmät modulaariset käsipaneelit tai teräsrunkoiset vaneripinnat yhdistävät teräslevyjärjestelmät tarjoavat käytännöllisen vaihtoehdon.
6. Toimittajatuki: Luotettavan toimittajan tulee toimittaa layoutpiirustukset, liitostiedot ja tekniset laskelmat ennen toimitusta, mikä vähentää paikan päällä tapahtuvia ongelmanratkaisu- ja asennusvirheitä.

Huolto ja pitkäikäisyys: Ota kaikki irti teräsmuotteista

Teräsmuotti on pääomasijoitus. Oikealla huoltorutiinilla laatujärjestelmä voi pysyä tuottavana vuosikymmeniä. Keskeisiä käytäntöjä ovat mm.

• Puhdista jokaisen käytön jälkeen: Poista betonijäämät paneelien pinnoilta ja rungon reunoista ennen kuin se kovettuu. Kovettunut betoni muodostaa epätasaisia ​​pintoja, jotka aiheuttavat saumavuotoja seuraavassa kaatamisessa.
• Levitä irrotusainetta ennen jokaista kaatoa: Ohut, tasainen kerros muotista irrotettavaa öljyä vähentää tarttuvuutta teräspinnan ja betonin välillä, suojaa pinnan viimeistelyä ja nopeuttaa kuorimista.
• Tarkista ja korjaa pinnoitteet: Murtunut maali tai vaurioitunut galvanointi altistaa perusteräksen korroosiolle. Korjaa vaurioituneet alueet viipymättä, erityisesti rannikolla tai korkean kosteuden olosuhteissa.
• Säilytä paneelit tasaisina ja peitettyinä: Pinoa paneelit tasaiselle alustalle pois kosteudelta ja suoralta säältä estääksesi runko-osien ja etulevyjen vääntymisen.
• Tarkista liittimet ja siteet: Kiilatapit, litteät siteet ja puristimet kokevat toistuvia kuormitusjaksoja. Tarkasta muodonmuutos tai halkeilu ja vaihda kuluneet osat ennen kuin ne vaarantavat liitoksen eheyden.

Muotti, joka saa tämän tason hoitoa, saavuttaa rutiininomaisesti 200 uudelleenkäyttöjaksoa , joka jakaa alkuinvestoinnin erittäin suurelle määrälle kaatokertoja ja tarjoaa käyttökohtaisen hinnan, jota mikään kertakäyttöinen puujärjestelmä ei pysty vastaamaan.

Yhteenveto: Teräsmuotti on nykyaikaisen betonirakentamisen tekninen perusta

Teräsmuotti tarjoaa tarkkuutta, lujuutta ja uudelleenkäytettävyyttä, joita betonirakentaminen mittakaavassa vaatii säädettävistä pylväskokoisilta muotteilta vuotottomiin seinäjärjestelmiin vettä pidättäviin rakenteisiin. Yhteensopivuus valmiiksi suunniteltujen varastorakennusten ja selkeiden jännevälisten teräsrakenteiden kanssa tekee siitä loogisen valinnan, kun betonin ja rakenneteräksen on toimittava yhdessä millimetrin toleransseilla.

Suunnittelet sitten korkeaa asuintornia, valmiiksi suunniteltua teollisuuslaitosta tai suurta infrastruktuuriprojektia, oikea teräsmuottijärjestelmä vähentää materiaalihukkaa, nopeuttaa valusyklejä ja tuottaa pintakäsittelyjä, jotka vaativat vain vähän kunnostusta. Toimittajan valitseminen, jolla on tekninen tuki, mukautettu valmistuskyky ja todistetut projektireferenssit, on tärkein yksittäinen askel kohti tämän tuloksen saavuttamista.
